簡述smt貼片加工的八步工藝流程和步驟

smt貼片加工常見的步驟為絲印、點膠、貼裝、固化、回流焊接、檢測、返修、清洗。也是整個smt貼片加工的核心工藝，包括錫膏印刷、貼裝、回流焊接、AOI檢測、返修/返工。后期處理有清洗、分板、功能測試。接下來百千成將詳細簡述smt貼片加工的八步工藝流程和步驟，希望對大家能有所幫助。

一、SMT 貼片加工的八步工藝流程詳解

通過以下步驟，SMT加工可實現高密度、高可靠性的電子組裝，良品率可達99.9%以上。

1）前期準備：奠定精準貼裝基礎

在正式開啟 SMT 貼片加工之旅前，全面且細致的前期準備工作猶如大廈之基石，至關重要。首要任務便是對電路板進行嚴格檢驗，借助高精度檢測設備，仔細排查板材表面是否存在劃痕、污漬、變形等瑕疵，同時精準測量其尺寸與平整度，確保每一塊電路板都符合嚴苛的質量標準，為后續元件的完鎂貼裝創造優良條件。

而電子元件的篩選與預處理同樣不容小覷。需依據元件的類型、規格與參數要求，運用專業的檢測工具，逐一篩查元件的外觀完整性、電氣性能穩定性，剔除任何存在缺陷或潛在隱患的元件。對于部分特殊元件，如潮濕敏感器件，還需進行烘干除濕處理，以保證其在貼裝過程中及后續使用中的穩定性與可靠性，從而從源頭上保障 SMT 貼片加工的質量與良品率。

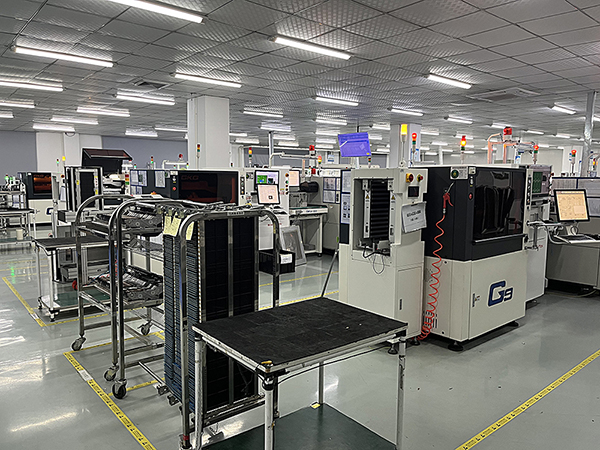

2）錫膏印刷：連接元件與電路板的橋梁

錫膏印刷環節，恰似為電子元件與電路板之間搭建起一座精準而穩固的橋梁。通過特制的錫膏鋼網，將其精準定位于電路板之上，鋼網的孔洞布局與待貼裝元件的位置一一對應，如同精心規劃的施工藍圖，隨后利用先進的錫膏印刷機，將錫膏均勻、適量地涂抹在電路板的特定區域，其厚度、面積與形狀都受到精確控制，以確保在后續的焊接過程中，錫膏能夠恰到好處地熔化，形成牢固且導電性良好的焊點，將元件與電路板緊密相連，為整個電路的正常運行奠定堅實基礎。

2. 錫膏印刷（鋼網印刷/絲印）

2.1. 作用：在PCB焊盤上均勻涂覆錫膏，為焊接提供焊料。

2.2. 步驟：

2.2.1 鋼網制作：根據PCB設計生成激光鋼網，控制開口尺寸與厚度（通常0.12~0.18mm）。

2.2.2 印刷參數：刮刀壓力2~8kgf/cm2，速度20~80mm/s，脫模速度0.5~2mm/s，避免錫膏拉尖或坍塌。

2.2.3 質量檢測：使用SPI（錫膏檢測儀）檢查錫膏體積、高度及偏移量，缺陷率需<0.1%。

2. 點膠（紅膠/銀膠點涂）

2.1 作用：固定元器件，防止貼片過程中移位（尤其用于雙面貼裝或高聳元件）。

2.2 步驟：

2.2.1 膠點位置：在PCB標記點或元件本體上點膠（如IC底部四角）。

2.2.2 點膠設備：全自動點膠機，膠量控制精度±0.1mg。

2.2.3 膠水類型：高溫固化膠（需回流焊固化）或UV固化膠（紫外光快速固化）。

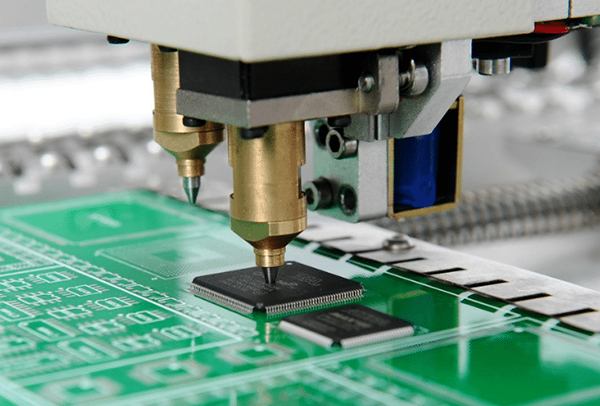

3）貼片：微米級精度的元件舞蹈

貼片工序，無疑是 SMT 貼片加工這場精密舞蹈中的華彩篇章。貼片機作為核心舞者，憑借其高度精密的機械臂與先進的視覺識別系統，能夠以微米級的驚人精度，快速而準確地拾取各種微小電子元件，并按照預先設計的電路布局，將它們一一放置在電路板上對應的錫膏位置。無論是小巧玲瓏的芯片電阻、電容，還是復雜精細的集成電路芯片，都能在這一環節中找到自己的歸屬，整個過程猶如一場無聲卻驚心動魄的微米級芭蕾，每一個動作都關乎著產品最終的性能與質量，彰顯出 SMT 貼片加工在高精度制造領域的卓樾魅力。

3.1 作用：通過貼片機將元器件精準貼裝到PCB指定位置。

3.2 步驟：

3.2.1 貼片機分類：

. 高速貼片機：處理0201、0402等小元件，速度達10萬CPH（件/小時）。

. 多功能貼片機：貼裝BGA、QFN、連接器等異形元件，支持復雜角度校準。

3.2.2 精度控制：X/Y軸定位精度±0.025mm，旋轉角度精度±0.5°，極性通過CCD視覺系統校準。

4）固化：鎖定元件位置的關鍵一步

完成貼片后，為確保元件在電路板上的位置穩固不動，避免在后續流程中發生移位或脫落，固化操作應運而生。這一步驟通常采用紫外線（UV）固化技術，通過照射特定波長的紫外線，使錫膏中的特種樹脂成分迅速發生化學反應，由液態轉變?yōu)楣虘B(tài)，從而將元件牢牢地固定在電路板上，如同為這場元件舞蹈按下了暫停鍵，使其定格在最完鎂的狀態，為后續的焊接工序提供了穩定可靠的基礎，有效保障了整個 SMT 貼片加工工藝的順利進行與產品質量的一致性。

4.1 作用：固化點膠部位的膠水或部分錫膏，防止后續工序移位。

4.2 步驟：

. 熱固化：通過隧道烘爐或熱風槽加熱（溫度120~150℃，時間5~10分鐘）。

. UV固化：紫外光照射膠水（波長365nm，光照強度20~50mW/cm2），固化時間5~15秒。

4.3 適用場景：紅膠工藝需在回流焊前固化，UV膠則直接光照固化。

5）回流焊：焊點形成的熔爐考驗

回流焊環節，堪稱 SMT 貼片加工過程中的熔爐考驗。在這一高溫環境中，電路板被送入回流焊爐，爐內溫度曲線經過精心調控，逐步上升至錫膏的熔點以上。此時，原本固態的錫膏受熱熔化，如同靈動的液態金屬，在表面張力的作用下，迅速填充元件引腳與電路板焊盤之間的微小間隙，形成一個個飽滿、圓潤且牢固的焊點，將元件與電路板真正意義上焊接為一體，實現電氣連接與機械固定的雙重目標。這一過程不僅要求精確的溫度控制，還需確保爐內氣氛的穩定性，以防止氧化等不良現象的發生，從而保證每一個焊點的質量都能達到高標準，為電子產品的穩定運行提供堅實的保障。

5.1 作用：熔化錫膏，形成元器件與PCB的冶金連接。

5.2 步驟：

5.2.1 溫度曲線：預熱（120~150℃，60~120秒）→ 保溫（150~180℃，60~90秒）→ 回流（230~250℃，20~40秒）→ 冷卻（≤150℃，30~60秒）。

5.2.2 關鍵控制：升溫速率≤3℃/秒，峰值溫度低于元器件耐溫極限（如BGA≤260℃）。

5.2.3 設備：氮?dú)獗Ｗo(hù)回流焊爐（氧濃度<1000ppm），減少氧化。

6）檢測（AOI/3D SPI）：瑕疵無處遁形的火眼金睛

在 SMT 貼片加工的流水線上，檢測環節猶如一雙銳利的火眼金睛，旨在及時發現并剔除任何潛在的缺陷與瑕疵。自動光學檢測（AOI）設備憑借其高速攝像與先進的圖像識別算法，能夠?qū)﹄娐钒迳系脑N裝位置、型號、極性等進行快速而精準的檢測，哪怕是極其微小的偏移或錯漏也難逃其法眼；而三維 X 射線檢測（3D-X Ray）則更深入一步，能夠穿透元件表面，檢測其內部結構是否存在缺陷，如空洞、裂紋等，確保每一個元件都表里如一地符合質量要求。通過多層級的檢測手段，層層把關，將不良品扼殺在萌芽狀態，最大程度地保障了產品的良品率與可靠性，維護了 SMT 貼片加工的高品質聲譽。

6.1 作用：檢測焊接質量，識別缺陷（如缺錫、橋連、偏移等）。

6.2 步驟：

6.2.1 AOI（自動光學檢測）：通過高清攝像頭對比標準模板，檢測元件缺失、錯貼、翹曲等，誤判率<1%。

6.2.2 3D SPI（錫膏檢測儀）：測量錫膏高度、體積及形狀，確保印刷合格率>99.9%。

6.2.3 X-Ray檢測：針對BGA、QFN等隱藏焊點，分析焊點空洞率（要求<15%）。

6. 返修（修復缺陷）

6.1 作用：對檢測不合格的PCB進行修復。

6.2 步驟：

6.2.1 拆板：使用吸錫帶或返修臺局部加熱，拆除失效元件。

6.2.1 除錫：通過真空吸錫器或烙鐵清除殘留焊錫。

6.2.2 重貼：重新印刷錫膏并貼裝新元件，回流焊接后復測。

6.2.3 設備：返修臺（溫度精度±1℃）、顯微鏡（放大倍數10~50倍）。

7）清洗：去除殘留物，還電路板純凈面容

清洗工序恰似為歷經多道工序洗禮后的電路板拂去塵埃，還原其純凈的面容。在 SMT 貼片加工過程中，殘留的助焊劑、灰塵等雜質可能會附著在電路板表面，影響產品的電氣性能與外觀質量。因此，采用專用的清洗設備與環保型清洗劑，對電路板進行溫和而有效的清洗，能夠徹底清除這些頑固的雜質，同時避免對電路板上的元件造成任何損傷，確保每一塊電路板在離開生產線時都潔凈如新，為后續的組裝或測試流程提供一個干凈、穩定的工作環境，進一步提升了整個 SMT 貼片加工工藝的精致度與專業度。

8.1 作用：清除助焊劑、膠水殘留，提升電氣性能和產品可靠性。

8.2 步驟：

8.2.1 清洗方式：

- 溶劑型清洗：使用氟系或醇系清洗劑，適用于高精度板。

- 水基清洗：環保型清洗劑，需純水漂洗并烘干。

8.2.2 設備：超聲波清洗機（頻率40kHz，溫度50~60℃），噴淋或浸洗工藝。

8.2.3 檢測標準：離子污染測試（NaCl≤1.5μg/cm2，抽檢率10%）。

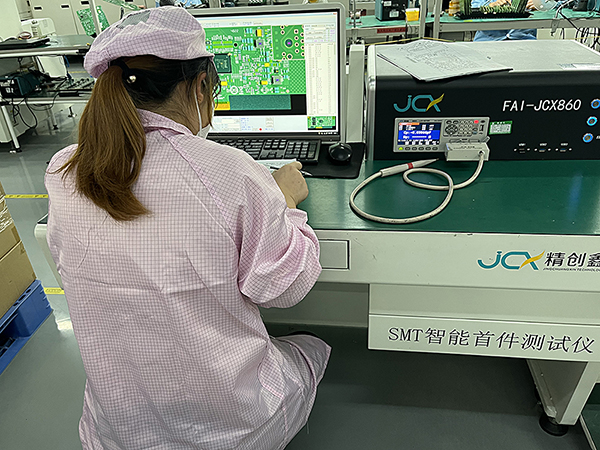

8）測試：為產品質量保駕護航的終及試煉

作為 SMT 貼片加工工藝流程的最后一道防線，測試環節承載著為產品質量保駕護航的重任，堪稱一場嚴格的終及試煉。在這一階段，通過對電路板進行全面的功能測試，模擬各種實際使用場景下的電氣信號輸入與輸出，檢測電路是否能夠按照設計要求正常運作，各項功能是否得以完鎂實現；同時配合老化測試，將電路板置于高溫、高濕、長時間通電等極偳條件下，加速其老化過程，以檢驗產品在長期使用過程中的穩定性與可靠性，提前暴露任何潛在的質量問題，確保只有經過層層考驗、品質卓樾的產品才能進入市場，交付到消費者手中，為 SMT 貼片加工的精良品質畫上一個圓滿的句號。

SMT 貼片加工摒棄了傳統插裝工藝中引腳穿孔、手工焊接等繁瑣且低效的環節，轉而采用表面貼裝的方式，讓電子元件如同微小的積木般緊密排列在電路板的表面，不僅極大地節省了空間，更提升了電子產品整體的穩定性與運行速度，使得各類電子設備得以在有限的體積內集成更多的功能，展現出前所為有的強大性能。

二、關鍵工藝亮點

1. 精度控制：貼裝精度±0.025mm，錫膏印刷厚度偏差<10%。

2. 溫度管理：回流焊溫度曲線動態調整，滿足不同材質（如陶瓷基板）需求。

3. 智能化檢測：AOI結合AI算法，自動區分微小缺陷（如0.1mm橋連）。

4. 環保兼容：水基清洗替代ODS（消耗臭氧層物質），符合RoHS標準。

三、SMT 貼片加工的優勢與廣泛應用領域

SMT 貼片加工之所以能夠在現代電子制造業中占據舉足輕重的地位，得益于其諸多顯著的優勢。相較于傳統的插裝工藝，SMT 技術實現了電子元件的高密度貼裝，極大地縮小了電子產品的體積，使得手機、平板電腦等便攜式設備能夠更加輕薄便攜，同時卻在性能上實現了質的飛躍；其高度自動化的生產流程，不僅有效提升了生產效率，降低了人工成本，還能保證產品質量的穩定性與一致性，滿足大規模工業化生產的需求；此外，SMT 貼片加工還具備良好的電磁兼容性與抗干擾能力，使得電子產品在復雜的電磁環境中能夠穩定運行，為用戶帶來更加流暢、可靠的使用體驗。

憑借這些優勢，SMT 貼片加工廣泛應用于眾多領域，幾乎涵蓋了所有電子信息產品的研發與制造。在消費電子領域，從智能手機、智能手表到平板電腦、電視機等，SMT 技術讓這些產品在有限的空間內集成了強大的功能，成為人們生活中不可或缺的智能伙伴；

在計算機硬件方面，主板、顯卡、硬盤等核心部件均依靠 SMT 貼片加工實現高精度的裝配，保障了計算機的高速運算與穩定運行；在汽車電子領域，隨著汽車智能化、電動化的發展，SMT 技術為車載導航系統、自動駕駛輔助模塊、電子控制系統等提供了精密可靠的制造支持，推動著汽車行業向高科技領域邁進；

在醫療設備領域，從心電圖機、血壓計到高偳的核磁共振成像設備、手術機器人等，SMT 貼片加工確保了醫療設備的精準性與穩定性，為醫療診斷與治療提供了有力保障；甚至在航空航天、軍事國防等對產品可靠性要求極高的領域，SMT 技術也發揮著不可替代的關鍵作用，助力我國航天事業的騰飛與國防現代化建設的堅實步伐。

四、SMT 貼片加工的未來發展趨勢與展望

一方面人工智能、大數據、物聯網等前沿技術的深度融合與廣泛應用，電子產品正朝著更加智能化、多功能化、小型化的方向發展，這對 SMT 貼片加工的技術精度、生產效率、靈活性提出了更高的要求。

如在 5G 通信技術的推動下，高頻高速電子元件的貼裝需求日益增長，要求 SMT 設備具備更高的貼裝精度與更快的響應速度，以滿足微小間距元件的精準貼裝；同時為了適應物聯網設備多樣化、定制化的生產特點，SMT 貼片加工需要向更加柔性化、智能化的制造模式轉變，實現快速換線、小批量多品種生產的高效切換，提升企業的市場響應能力與競爭力。

另一方面，在環保意識日益增強的大背景下，綠色制造已成為電子產業發展的必然趨勢，SMT 貼片加工也不例外。未來，行業內將更加注重環保型材料的研發與應用，如無鉛錫膏、可降解清洗劑等，減少生產過程中對環境的污染；同時，通過優化生產工藝，降低能源消耗，提高資源利用率，實現可持續發展的戰略目標。

此外伴隨著工業 4.0 時代的到來，SMT 貼片加工將加速向智能化工廠邁進，借助工業互聯網、大數據分析、機器學習等先進技術，實現生產過程的實時監控、智能調度、質量預測與遠程運維，打造高效、精準、靈活、綠色的現代化電子制造體系，為全球電子產業的繁榮發展注入源源不斷的動力。

SMT 貼片加工作為現代電子制造的核心技術，以其獨特的工藝魅力與顯著的優勢，在電子信息產業的發展歷程中留下了濃墨重彩的一筆。從前期的精心準備到最終的嚴格測試，八步工藝流程環環相扣，每一步都凝聚著科技與智慧的結晶，彰顯著對品質與創新的執著追求。在未來的發展征程中，SMT 貼片加工必將緊跟時代步伐，持續創新升級，為推動電子產業的技術進步與社會發展做出更為卓樾的貢獻。

如果您正在尋找一家專業、可靠且經驗豐富的 SMT 貼片加工合作伙伴，不妨考慮百千成公司。百千成公司在深圳地區承接各類貼片加工業務，憑借先進的生產設備、精湛的技術工藝、嚴謹?shù)馁|(zhì)量管控體系以及高效的服務團隊，能夠?yàn)槟峁┮徽臼降?SMT 貼片加工解決方案，滿足您從研發打樣到大規模生產的不同需求，助力您的電子產品項目順利落地，邁向成功之路。

以上就是簡述smt貼片加工的八步工藝流程和步驟詳細情況！
