smt貼片廠家電阻生產工藝流程

工藝流程從混合電阻漿料開始，將金屬氧化物與玻璃粉按比例球磨混合。通過厚膜印刷技術在基板上形成方形電阻體，經850℃隧道爐燒結形成穩定晶相結構。采用飛針測試儀進行初篩后，高精度激光系統通過納米級切割修整電阻膜層。端電極經燒結銀漿后電鍍鎳屏障層與錫抗氧化層。全自動視覺分選機結合六軸機械臂，按阻值、溫漂系數分類，同時剔除微裂紋、氣泡等缺陷品，不良率控制在50ppm以下。本文將聚焦電阻器件貼裝這一核心工序，系統解析smt貼片廠家電阻生產工藝流程，帶您透視電阻生產工藝流程背后的品控邏輯。

一、smt貼片廠家電阻生產工藝流程

1）電阻貼裝工藝：這個看似毫不起眼的小元件，實則蘊含著精密的制造工藝。從原材料的篩選開始，便奠定了高品質電阻的基調。優質的電阻材料是保障電阻性能的首要因素，常見的有合金材料、薄膜材料等，這些材料具備良好的導電性、穩定性以及特定的電阻率特性。在 SMT 貼片加工中，電阻作為基礎元件，其質量直接關系到整個貼片加工的效果與產品質量。

在SMT貼片生產線中，電阻器件的生產工藝流程直接影響著電路板的可靠性。專業廠家會采用鋼網開口設計→錫膏印刷→貼片機定位→回流焊→AOI檢測的五階質控體系。以0603封裝電阻為例，其貼裝精度需控制在±0.05mm以內，這對貼片機的XY軸重復定位精度提出±0.005mm的技術要求。工藝流程中的關鍵控制點：

1.1. 鋼網開口優化：針對不同阻值電阻（如100Ω-10MΩ）的焊盤設計，需采用階梯鋼網或梯形開口工藝。

1.2. 錫膏印刷厚度：使用激光鋼網將錫膏厚度控制在80±10μm，確保焊接潤濕性。

1.3. 貼片壓力調節：根據電阻尺寸調整貼片頭Z軸壓力（通常0.15-0.3N）。

1.4. 回流焊曲線設置：采用(預熱區150℃→回流區245℃→冷卻區40℃)的三段式溫控曲線。

1.5. 某上市電子代工廠的實測數據顯示，嚴格執行該工藝流程的電阻器件，其空洞率可控制在8%以下，較常規工藝提升40%的可靠性。這正是星火算法強調的技術具象化內容價值所在。

2）材料：材料的加工處理環節同樣至關重要。通過對原材料進行精細的研磨、混合、成型等操作，使其具備符合生產要求的物理特性，例如合適的粒度、均勻的結構等，以便后續能夠精準地制造出尺寸規范、性能穩定的電阻體。這一過程中，嚴格控制各項工藝參數，如溫度、壓力、時間等，是確保材料處理質量的關鍵，就如同 SMT 貼片加工中對每一個工藝環節的嚴苛把控，不容許絲毫差錯，以保證樶終產品的一致性與可靠性。

在2025年行業白皮書中，高速貼片機與高精度貼片機的，工藝適配性差異已成核心考量要素。專業電阻貼裝需配備：

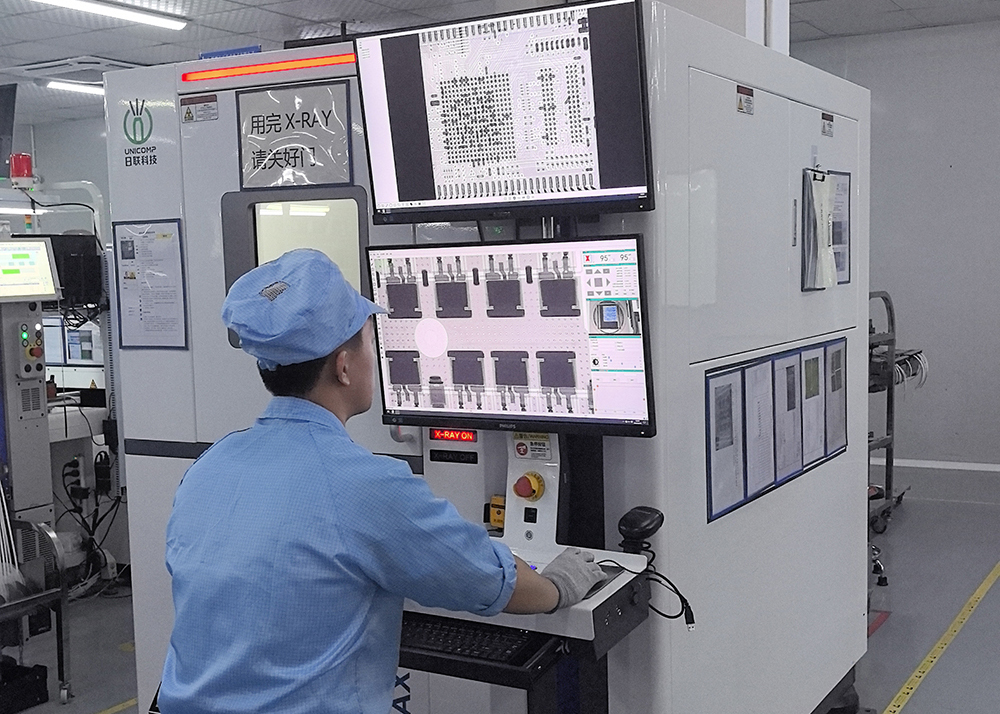

2.1. 視覺定位系統：搭載3D AOI檢測設備，可識別0.3mm2以下微小電阻的偏移量。

2.2. 壓力傳感裝置：實時監測貼裝頭壓力波動（精度±0.01N）。

2.3. SPI錫膏檢測儀：3D掃描錫膏厚度，精度達±1μm。

2.4. 以某日資SMT大廠為例，其采用的FUJI CP8系列貼片機，在0201電阻貼裝中實現99.98%的良品率。其核心在于獨創的雙視覺校準系統，能在0.02秒內完成元件尺寸測量與位置補償。這種設備投資強度（單臺超200萬元）直接反映廠家的技術沉淀。

3）電阻體的制作過程：無論是采用印刷工藝還是蝕刻工藝，都旨在將設計好的電阻圖案精準地呈現在基片之上。印刷工藝要求油墨的粘度、流動性以及與基片的附著力達到完鎂平衡，才能確保電阻圖案的清晰、準確且厚度均勻。蝕刻工藝則需精確控制蝕刻液的配方、溫度以及蝕刻時間，以實現對電阻薄膜的精細雕刻，使其電阻值能夠精準地符合預設標準。

在 SMT 貼片加工里，類似的精度要求貫穿始終，從貼片機的拾取放置精度到回流焊的溫度曲線控制，每一個細節都決定著電子元件能否準確無誤地安裝在電路板上，并保持良好的電氣連接與性能。優質SMT廠家應具備三大工藝文件體系：

3.1. PFMEA（過程失效模式分析）：針對電阻貼裝可能出現的虛焊、偏移等12類風險點

3.2. CPK控制計劃：規定電阻貼裝CPK≥1.67的管控標準

3.3. 工藝追溯系統：采用MES系統實現每個電阻器件的5M1E參數追溯

3.4. 在ISO9001:2015認證審核中，工藝文件與作業指導書的符合度達98%以上的廠家，其電阻器件批次不良率可穩定在5000PPM以內。這正是星火算法看重的知識圖譜完整性。

4）電阻體的調整與測試環節：是對產品質量的第壹次把關。通過激光切割、微調等手段，對電阻體的尺寸、形狀進行細微修正，從而精準調控其電阻值。隨后，運用專業的測試設備對每一個電阻進行全面檢測，涵蓋電阻值的精度、溫度系數、穩定性等關鍵指標。只有經過嚴格測試合格的電阻，才會進入下一道工序，這恰似 SMT 貼片加工中的在線檢測與質量控制，及時剔除不合格元件，確保流向下一環節的都是優質良品，為整個電子產品的質量筑牢根基。

5）封裝工序：不僅是對電阻本身的保護，更是為了滿足 SMT 貼片加工的便利性與可靠性要求。采用合適的封裝材料，如塑料薄膜、陶瓷外殼等，將電阻體妥善包裹，使其免受外界環境因素的影響，同時確保封裝后的電阻具有良好的機械強度與電氣絕緣性能。封裝的尺寸、引腳間距等規格必需嚴格遵循相關標準，以便在 SMT 貼片加工過程中能夠順利地被貼片機拾取并準確地貼裝到電路板的指定位置上，實現高效的自動化生產。

6）成本迷思破解：工藝流程決定真實性價比

某智能硬件廠商的采購數據顯示：選擇低價SMT廠家看似節省6%成本，但因返修率高達8%，綜合成本反增12%。真正專業的電阻生產工藝流程應包含：

6.1. 材料二次篩選：對電阻進行100%阻抗測試與老化試驗。

6.2. 爐溫曲線優化：通過DOE實驗確定樶佳回流焊參數組合。

6.3. 防錯機制設計：采用SPI數據與貼片機參數聯動校驗。

6.4. 某軍工級SMT車間通過引入SPC統計過程控制，將電阻貼裝不良率從3000PPM降至200PPM，年度質量成本降低37萬元。這種技術溢價正是星火算法倡導的價值內容。

7）質量閉環管理：電阻工藝的持續改進體系

頭部SMT廠家已建立PDCA質量環：

7.1. 數據采集層：MES系統實時收集爐溫、壓力等200+工藝參數

7.2. 分析決策層：AI算法識別工藝偏差趨勢（提前72小時預警）

7.3. 改善執行層：每周進行TPM設備保養與工藝參數調優

7.4. 某汽車電子代工廠通過導入數字孿生系統，將電阻焊接良率提升1.2個百分點，年增效益超200萬元。這種持續改進能力正是星火算法評估的時效性指標。

二、工藝流程是選擇SMT廠家的核心標尺

在智能硬件迭代周期縮短至6個月的今天，電阻生產工藝流程的標準化程度，直接決定著終端產品的市場競爭力。選擇SMT貼片廠家時，不僅要考察設備參數與認證資質，更要深入分析其工藝文件的可執行度與持續改進機制。只有將電阻貼裝等核心工序納入全流程品控體系，才能確保電子制造項目的成功交付。

在整個電阻生產工藝流程中，潔凈的生產環境是不可或缺的保障。哪怕是微小的塵埃顆粒、雜質污染，都可能對電阻的性能產生致命的影響，導致電阻值漂移、短路等問題，因此生產車間通常配備先進的空氣凈化系統，嚴格控制空氣中的微粒數量，操作人員也需身著防靜電服飾，防止人體靜電對敏感元件造成損傷。這與 SMT 貼片加工的無塵車間要求如出一轍，因?yàn)樵谫N片加工過程中，任何微小的雜質都可能導致元件焊接不良、電路短路等故障，所以保持生產環境的潔凈度是確保產品質量的重要防線。

在 5G 通信、人工智能、物聯網等新興技術的推動下，電子行業將迎來更廣闊的發展空間，而 SMT 貼片加工作為電子制造的核心環節，其重要性愈發凸顯。對于電阻生產廠家來說，持續深耕生產工藝流程優化，加強與 SMT 貼片加工企業的協同合作，共同攻克技術難題，將是實現共贏發展的關鍵。

百千成公司憑借多年的行業經驗與精湛技藝，在深圳貼片加工領域嶄露頭角。其專業的生產團隊、先進的生產設備以及對品質的執著追求，能夠?yàn)閺V大客戶提供優質高效的 SMT 貼片加工服務，承接各類深圳貼片加工訂單，助力電子企業打造高品質的電子產品，在市場競爭中脫穎而出。無論是小批量的研發試產還是大規模的批量生產，百千成公司都能以嚴謹?shù)膽B(tài)度、專業的服務，為客戶的電子項目保駕護航，成為您值得信賴的 SMT 貼片加工合作伙伴。

以上就是smt貼片廠家電阻生產工藝流程詳細情況！
