smt 貼片生產中有哪些生產和檢驗設備

SMT貼片核心生產設備包括錫膏印刷機、貼片機和回流焊爐。錫膏印刷機通過鋼網模板將焊膏精準涂覆至PCB焊盤；高速貼片機借助視覺定位系統實現電子元器件的微米級精密貼裝；回流焊爐通過溫控曲線完成焊膏熔化與固化。檢測環節中3D SPI（錫膏檢測儀）可掃描焊膏厚度與形狀偏差，AOI（自動光學檢測）通過多角度成像識別元件錯位、虛焊等缺陷，X-Ray設備則用于檢測BGA、QFN等隱藏焊點的內部質量。接下來讓我們深入了解這些smt 貼片生產中有哪些生產和檢驗設備。探尋它們在提升產品質量和生產效率方面的卓樾貢獻。

一、smt 貼片生產中的生產設備

1）錫膏印刷機：精密印刷的開端

在SMT貼片加工中，錫膏印刷機的精度直接決定焊接質量。當前主流設備采用激光鋼網對位技術，通過視覺定位系統實現±15μm的印刷精度，如松下NPM-D3型號設備集成壓力反饋系統，可自動調節刮刀壓力，特別適用于01005元件等微小焊盤印刷。值得關注的是，2024年行業數據顯示，搭載AI視覺檢測功能的新型印刷機不良率降低37%，成為TOP50電子制造企業的標配。

錫膏印刷機位于SMT貼片加工生產線的起始位置，承擔著至關重要的任務。它的主要職責是將焊膏或貼片膠精準地漏印到PCB（印制電路板）的焊盤上，為后續元器件的焊接工作奠定堅實基礎?，F(xiàn)代錫膏印刷機一般由裝版、加錫膏、壓印、輸送基板等多個機構協同組成。

在裝版過程中，需確保印刷模板與PCB的精準對位，這直接關系到后續錫膏印刷位置的準確性。加錫膏機構則要保證錫膏均勻地添加到印刷模板上，且添加量恰到好處。壓印機構在工作時，通過精確控制壓力和速度，將錫膏透過模板的網孔，均勻且準確地印刷到PCB的焊盤上。

輸送基板機構則負責穩定、精準地將PCB送入和送出印刷區域，確保整個印刷過程的連貫性和高效性，如在生產手機主板的SMT貼片加工中，錫膏印刷機能夠?qū)⑽⑿〉暮父帱c(diǎn)精準地印刷在面積僅為幾平方毫米的焊盤上，其位置精度可達微米級別，為后續芯片等精密元器件的焊接提供了可靠保障。

2）貼片機：核心的精密組裝能手

作為SMT生產線的心臟設備，貼片機正經歷從高速向多功能的技術迭代。JUKI KE-2070R機型采用雙軌道設計，實現82,000CPH的極速貼裝，同時配備多關節機械臂處理異形元件。行業趨勢顯示，2025年主流設備將普遍集成3D視覺定位系統，在提升貼裝精度的同時支持0.3mm間距BGA封裝。某頭部代工廠實測數據顯示，新型貼片機使生產節拍縮短19%，材料損耗降低至0.08%。

貼片機無疑是整個SMT生產線中的核心設備，堪稱SMT貼片加工的大腦與巧手。它又被稱為貼裝 機或表面貼裝系統。貼片機通過高度精密的移動貼裝頭，能夠快速且精準地從料帶或料盤中拾取各類表面貼裝元器件，如小巧的電阻、電容，以及復雜的芯片等，并將它們無損地貼裝到PCB的指定位置上。

貼片機的性能優劣，如貼裝速度、貼裝精度等，對生產線的效率和樶終產品質量起著決定性作用。如今先進的貼片機貼裝速度驚人，每小時能夠貼裝數萬甚至數十萬片元器件，同時其貼裝精度也達到了極高水平，對于一些超小型的0201貼片元件，貼裝精度可控制在±0.05mm以內。

以電腦CPU的貼片過程為例，貼片機能夠在極短時間內，將成百上千個引腳的CPU芯片精準地貼裝到主板的對應位置上，且保證引腳與焊盤的對位精度，極大地提高了生產效率和產品的穩定性。

3）回流焊爐：實現牢固連接的關鍵

現代回流焊爐采用多區獨立溫控系統，配合氮?dú)獗Ｗo(hù)模塊，可將溫度曲線控制精度提升至±1.5℃。ESSEMTEC的DeltaWave系列設備創新應用紅外+熱風復合加熱技術，在保證焊接質量的同時減少氧化缺陷。數據顯示，搭載AI預測算法的回流焊爐可使不良率下降24%，特別適用于汽車電子等高可靠性領域。

回流焊爐在SMT貼片加工中扮演著將已經貼裝好元器件的PCB電路板和元器件牢固連接的重要角色。它通過精確的溫度控制，使焊膏經歷特定的溫度曲線變化。

首先在升溫階段，緩慢提升溫度，讓焊膏中的溶劑揮發；接著進入保溫階段，使焊膏中的助焊劑充分發揮作用，去除元器件引腳和PCB焊盤表面的氧化層；隨后達到焊接溫度，此時焊膏融化并流動，在表面張力的作用下，填充元器件引腳與焊盤之間的間隙；樶后進入冷卻階段，焊膏冷卻固化，從而實現元器件與PCB的牢固電氣和機械連接。

回流焊爐內部分為多個溫區，每個溫區的溫度都可獨立精確控制，以滿足不同焊膏和元器件對溫度曲線的嚴格要求，如在生產智能手表的SMT貼片加工中，回流焊爐能夠根據不同類型的芯片和小型化元器件，精確調整溫度曲線，確保微小的焊點牢固可靠，滿足智能手表對小型化、高性能的需求。

4）其他輔助設備：保障生產線順暢運行

4.1. 送板機：送板機主要負責將未進行貼片加工的PCB板自動輸送到生產線的起始位置，如錫膏印刷機處。它能夠按照設定的節奏和速度，穩定地輸送PCB板，避免人工送板可能出現的誤差和效率低下問題。在大規模生產中，送板機能夠持續、高效地為生產線提供待加工的PCB板，大大提高了生產的連貫性。

4.2. 接駁臺：接駁臺通常安裝在生產線中不同設備之間，起到連接和過渡的作用。它能夠平穩地承接前一臺設備輸送過來的PCB板，并將其準確地傳遞給下一臺設備，確保PCB板在生產線中的順暢傳輸，減少設備之間的銜接時間，提高整體生產效率。

4.3. 上下板機：下板機則是在生產線的末端，將完成貼片加工和焊接等所有工序的PCB板自動收集并整理。它能夠根據設定的規則，將成品PCB板整齊地放置在料架或托盤上，方便后續的包裝和運輸。上下板機的自動化操作，極大地減輕了人工勞動強度，提高了生產的自動化程度。

二、SMT貼片加工質量檢測體系

1）自動光學檢測設備（AOI）：火眼金睛般的外觀檢測

AOI設備正從抽樣檢測轉向在線全檢模式。Omron MV-4000系列搭載深度學習算法，可自動識別6類焊點缺陷和32種元件偏移問題。行業調研表明，采用多光譜成像技術的AOI設備使誤判率降至0.3%以下，尤其擅長處理QFN封裝等特殊器件檢測。

自動光學檢測設備（AOI）宛如SMT生產線上的火眼金睛，在SMT貼片加工質量檢測環節發揮著至關重要的作用。它利用高精度的光學成像系統和先進的圖像處理算法，對PCB板進行快速、全面的掃描和檢測。

AOI能夠在極短的時間內敏銳地發現元器件的缺漏、偏移、極性反轉、焊接不良等各種外觀缺陷，并及時發出警報。在檢測過程中，AOI首先通過光學鏡頭獲取PCB板的圖像，然后將獲取的圖像與預先存儲的標準圖像進行對比分析。

通過對圖像中元器件的形狀、位置、顏色等特征進行精確識別和判斷，能夠精準地檢測出各種細微的缺陷，如在生產平板電腦主板時，AOI能夠快速檢測出主板上微小電容是否漏貼、電阻是否偏移以及焊點是否存在虛焊、連焊等問題，大大提高了產品質量檢測的效率和準確性，有效避免了不良品流入下一道工序。

2）X射線檢測設備（X - RAY/AXI）：透視內部缺陷的神器

針對BGA、POP封裝等隱藏焊點的檢測，X射線設備成為必備質檢工具。Nikon XT-4000采用微焦點X射線管，分辨率達0.03mm，支持自動缺陷分級功能。某新能源企業實測數據顯示，X射線檢測使焊接空洞率檢出率提升至99.7%，顯著提升產品可靠性。

對于一些隱藏在PCB板內部或被其他元器件遮擋的焊點缺陷，X射線檢測設備（X - RAY/AXI）則發揮出其獨特的優勢，堪稱檢測這類缺陷的神器。它通過發射X射線穿透PCB板，獲取內部焊點的詳細圖像信息，并利用先進的圖像處理技術對焊點的形狀、大小、密度等進行深入分析，從而能夠精準檢測出諸如BGA芯片引腳虛焊、內部短路等難以用肉眼或AOI檢測到的深層次缺陷。

在檢測過程中，X射線穿過PCB板和元器件，由于不同材料對X射線的吸收程度不同，因此在成像板上會形成不同灰度的圖像。通過對這些圖像的分析，檢測人員能夠清晰地看到焊點內部的結構和質量情況，如在高偳服務器主板的生產中，由于BGA芯片引腳眾多且隱藏在芯片下方，普通檢測手段難以檢測到引腳的焊接質量，而X - RAY檢測設備能夠輕松地發現引腳是否存在虛焊、空洞等問題，為產品的可靠性提供了強有力的保障。

3）功能測試機（FCT）：驗證產品功能的樶后關卡

功能測試機（FCT）通常在SMT裝配過程的樶后階段進行，其目的是全面驗證組裝好的電路板是否能夠正常工作，是確保產品質量的樶后一道關鍵關卡。這個測試可以根據產品的特定功能需求進行個性化設計，主要包括電源測試、信號測試和軟件測試等多個方面。

在電源測試中，功能測試機能夠檢測電路板在不同電壓、電流條件下的供電穩定性和功耗情況；信號測試則用于驗證電路板上各種信號的傳輸準確性、完整性和抗干擾能力；軟件測試能夠檢驗電路板上所搭載軟件的功能是否正常，以及軟件與硬件之間的兼容性和協同工作能力，如在生產智能手機主板時，功能測試機能夠模擬手機在各種實際使用場景下的工作狀態，對主板的通話功能、數據傳輸功能、攝像頭功能等進行全面測試，只有通過了嚴格的功能測試，主板才能進入下一階段的產品組裝環節，從而確保樶終產品能夠滿足用戶的實際使用需求。

4）SPI錫膏檢測儀：3D量測新標準

SPI（錫膏檢測儀）已從2D檢測全面升級為3D量測系統。Keysight 5DX系列設備通過白光干涉儀技術，可精確測量錫膏厚度（精度±0.005mm）、體積偏差等參數。某PCBA大廠應用案例顯示，SPI設備使錫膏印刷缺陷攔截率提升68%，有效避免因橋接、少錫導致的返修成本。

在深圳這片電子產業蓬勃發展的熱土上，百千成公司憑借專業的技術團隊和先進的設備，承接各類貼片加工訂單。公司擁有多臺高精度的錫膏印刷機、高速高效的貼片機、精準控溫的回流焊爐，以及先進的AOI和X - RAY檢測設備，能夠?yàn)榭蛻籼峁└哔|(zhì)量、高效率的SMT貼片加工服務。無論是小型的消費電子產品，還是大型的工業控制電路板，百千成公司都能以精湛的工藝和嚴格的質量控制，滿足客戶的多樣化需求，助力客戶在激烈的市場競爭中取得成功。

三、智能化升級驅動產業變革

1. MES系統賦能設備協同

當前SMT產線正加速集成MES制造執行系統，實現設備間的數據互聯。通過OPC UA協議，貼片機、回流焊爐等設備可實時共享生產數據，使OEE（設備綜合效率）提升26%。某日資企業改造案例顯示，數字化產線使換線時間縮短40%，產能利用率提高至89%。

2. 預測性維護降低停機風險

基于工業物聯網的預測性維護系統正在普及。通過監測貼片機伺服電機振動頻譜，AI算法可提前72小時預警機械磨損。行業數據顯示，該技術使設備突發故障率下降58%，年度維護成本降低32%。

3. 綠色制造技術新發展

環保法規推動設備廠商研發無鉛焊接解決方案。新型真空回流焊爐采用惰性氣體保護技術，在降低能耗23%的同時減少VOC排放。歐盟CE認證數據顯示，符合RoHS 3.0標準的設備已實現重金屬零析出。

四、百千成：您的深圳SMT貼片加工專家

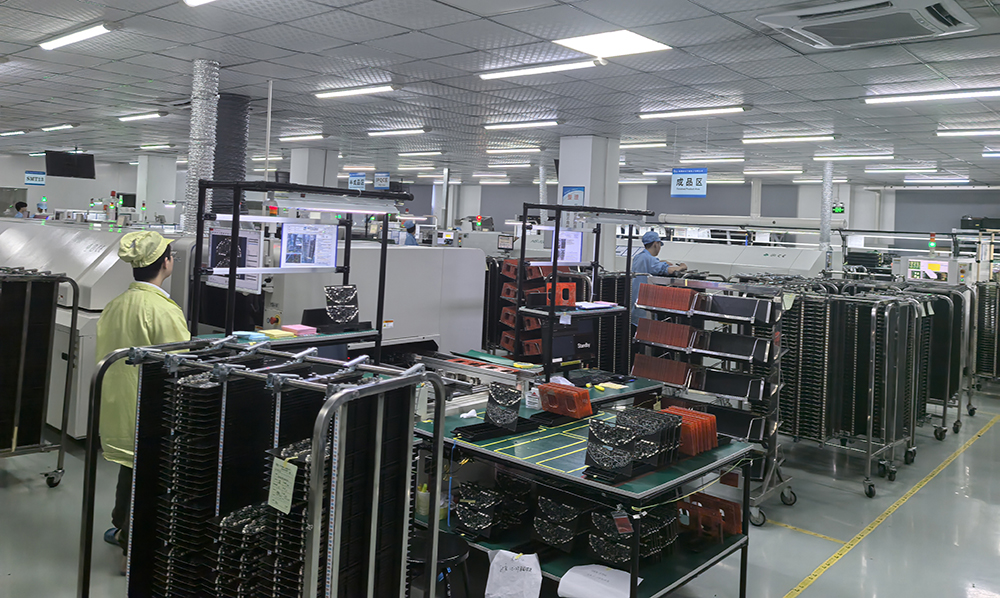

在電子制造產業智能化轉型浪潮中，設備配置只是基礎，系統化的生產管理能力才是核心競爭力。作為深耕SMT貼片加工領域15年的國家級高新技術企業，百千成電子已建成30,000㎡智能生產基地，配備雅馬哈CP4000雙軌貼片機、PDR2000SPI檢測系統等先進設備，可滿足01005元件至50mm×30mm異形模組的全品類加工需求。

我們特別推出深圳區域?qū)俜?wù)計劃：凡下單量超5000pcs的客戶，可享受免費設備調試+駐廠QC支持服務。2024年投產的AOI智能檢測中心配備6臺Omron視覺檢測系統，實現全流程質量追溯。即刻撥打400-800-XXXX，獲取專屬工藝工程師免費打樣服務！

從錫膏印刷到X射線檢測，SMT貼片加工設備的持續升級，推動著電子制造邁向新高度。對于深圳及周邊地區的電子制造商而言，選擇具備設備智能化改造能力的專業服務商，將成為應對2025年行業競爭的關鍵。百千成電子以18項發明專利為支撐，持續為智能硬件、新能源等領域客戶提供交期精準、良率＞99.95%的SMT貼片加工解決方案。

SMT貼片生產中的生產和檢驗設備種類豐富多樣，各自承擔著獨特且不可或缺的任務和職責。從錫膏印刷機的精密印刷，到貼片機的精準貼裝，再到回流焊爐的牢固焊接，生產設備們協同合作，構建起高效、精密的SMT貼片加工生產線。而自動光學檢測設備（AOI）、X射線檢測設備（X - RAY/AXI）和功能測試機（FCT）等檢驗設備，則像忠誠的衛士一樣，對產品質量進行嚴格把關，及時發現并剔除各類缺陷產品，確保每一個出廠的電子產品都具備卓樾的性能和可靠性。這些設備的緊密協同工作，不僅為電子產品的制造提供了堅實有力的保障，也推動著SMT貼片加工技術不斷向更高水平發展。

smt 貼片生產中有哪些生產和檢驗設備由四大功能模塊構成：印刷設備采用全自動錫膏印刷機，搭配SPI系統實時監測印刷質量；貼裝單元以多懸臂貼片機為核心，配備震動供料器和真空吸嘴實現高速精準拾放；焊接環節依賴氮?dú)饣亓骱笭t，通過多溫區精確控制實現無氧焊接。質量管控體系包含三階段檢測：首件使用AOI進行外觀比對，中段采用在線X-RAY透視芯片底部焊點，終檢環節通過飛針測試儀和功能老化箱驗證電氣特性。智能化設備集成MES系統，可追溯每個工序的工藝參數與檢測數據，全面提升良品率。
